新材料產(chǎn)品

New material products

免熱處理一體化壓鑄材料

超高強(qiáng)耐磨鋁合金

高強(qiáng)高韌電驅(qū)材料

高強(qiáng)高韌可熱處理材料

高導(dǎo)熱鋁合金

再生高強(qiáng)韌材料

低溫時(shí)效處理材料

耐腐蝕鋁合金

鑄鋁轉(zhuǎn)子材料

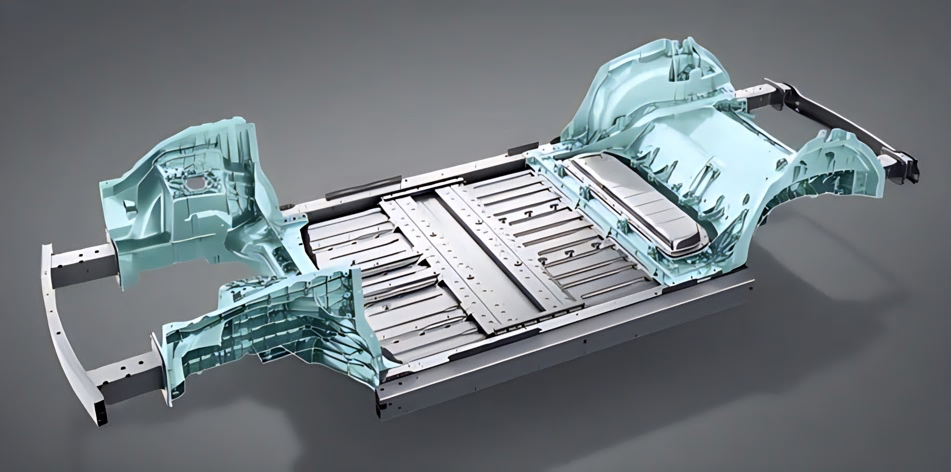

免熱處理一體化壓鑄材料

產(chǎn)品應(yīng)用優(yōu)勢(shì)

輕量化

降低制造成本

減少生產(chǎn)工序

簡(jiǎn)化供應(yīng)鏈

零件集成化

提升車身動(dòng)剛度

合金牌號(hào) Alloy		抗拉強(qiáng)度 Rm（MPa)		屈服強(qiáng)度 RP0.2（MPa）	斷后伸長(zhǎng)率 A（%）	硬度 HB
必勝體育	HJAM-05	260-290		120-135	≥12.0	60-70
必勝體育	HJ-GD08	290-310		130-150	≥10.0	65-75
對(duì)標(biāo)合金 Target alloy	AlSi10MnMg	270-290		110-130	≥5.0	65-75
密度 ρ（g/cm3）	彈性模量 E（GPa）	線膨脹系數(shù) 25-200℃ α (μm/(m·℃))	熱導(dǎo)率 25-200℃ λ (W/m·K)	電導(dǎo)率 σ（MS/m）	固液相區(qū)間 Mushy zone (℃)	材料收縮率 η（‰）
2.68	60-65	21-22	130-145	18-20	565-608	5.5

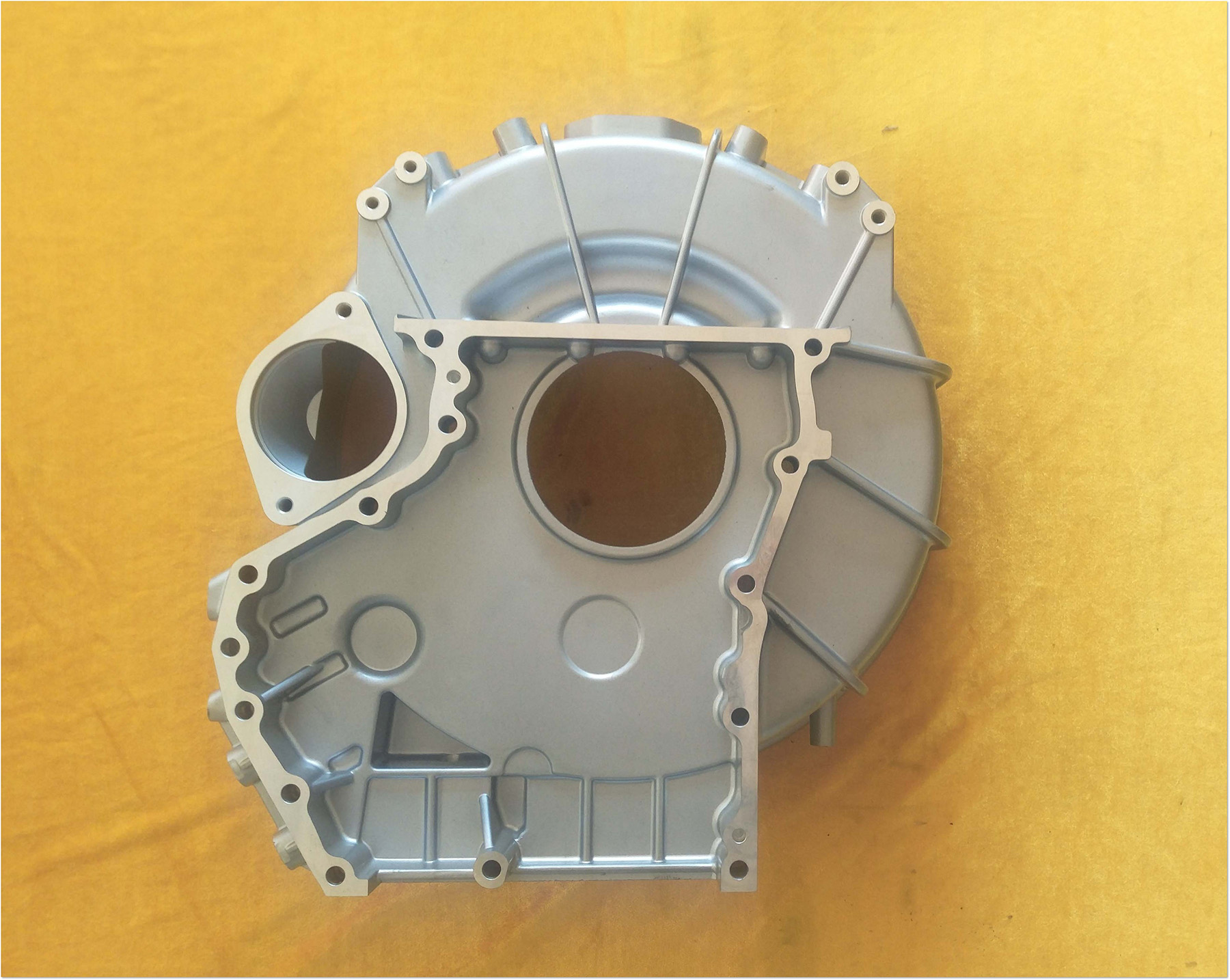

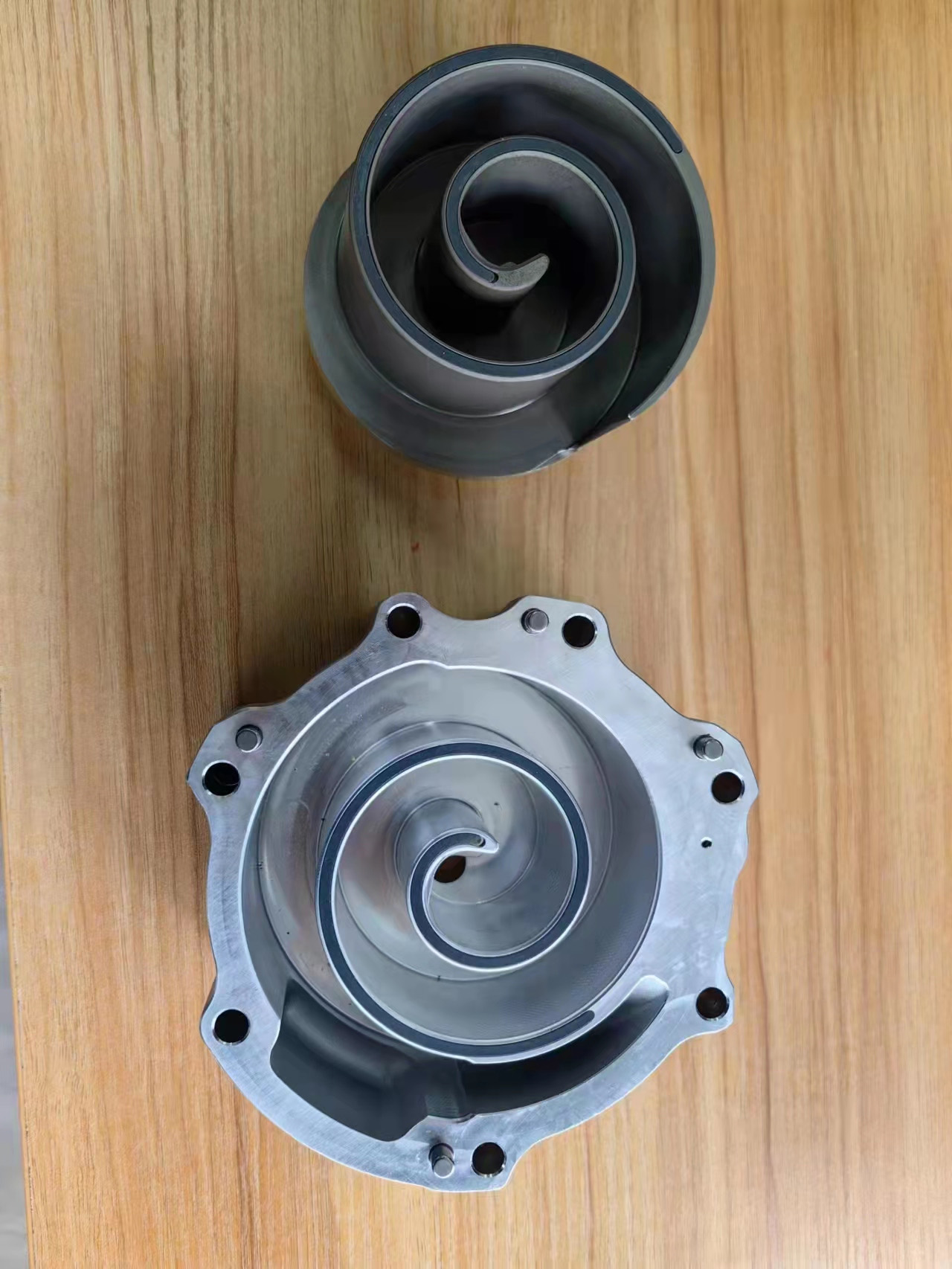

超高強(qiáng)耐磨鋁合金

產(chǎn)品應(yīng)用優(yōu)勢(shì)

低成本

輕量化

高產(chǎn)品良率

優(yōu)良的鑄造成型性

結(jié)合特定結(jié)構(gòu)，具備更高模態(tài)

合金牌號(hào) Alloy		抗拉強(qiáng)度 Rm（MPa)		屈服強(qiáng)度 RP0.2（MPa）	斷后伸長(zhǎng)率 A（%）	硬度 HB
必勝體育	HJ-05-T6	430-450		360-400	≥2.0	140-155
必勝體育	HJ-05-F	335-360		155-175	≥4.5	85-95
密度 ρ（g/cm3）	彈性模量 E（GPa）	線膨脹系數(shù) 25-200℃ α (μm/(m·℃))	熱導(dǎo)率 25-200℃ λ (W/m·K)	電導(dǎo)率 σ（MS/m）	固液相區(qū)間 Mushy zone (℃)	材料收縮率 η（‰）
2.74	75-80	20-22	110-120	14-17	520-590	5.5

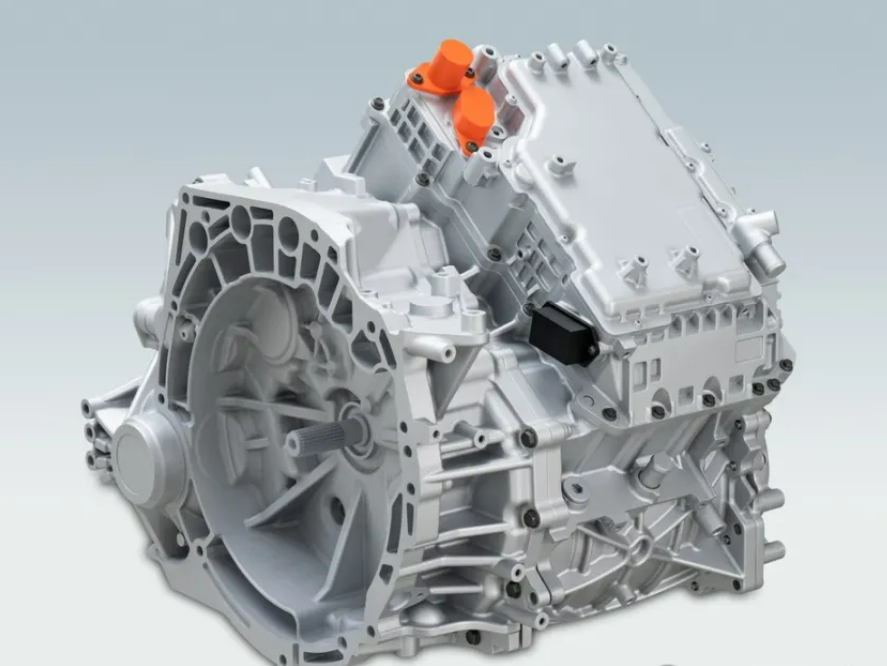

高強(qiáng)高韌電驅(qū)材料

產(chǎn)品應(yīng)用優(yōu)勢(shì)

局部減薄、輕量化設(shè)計(jì)

高氣密，低泄露

高安全防打滑系數(shù)

高打滑扭矩

高尺寸穩(wěn)定性，高NVH

優(yōu)良耐腐蝕性

高耐溫特性

合金牌號(hào) Alloy		抗拉強(qiáng)度 Rm（MPa)		屈服強(qiáng)度 RP0.2（MPa）	斷后伸長(zhǎng)率 A（%）	硬度 HB
必勝體育	HJ-09	340-370		210-230	3-4	100-110
對(duì)標(biāo)材料	ADC12	280-310		150-160	1.5-2.5	65-85
密度 ρ（g/cm3）	彈性模量 E（GPa）	線膨脹系數(shù) 25-200℃ α (μm/(m·℃))	熱導(dǎo)率 25-200℃ λ (W/m·K)	電導(dǎo)率 σ（MS/m）	固液相區(qū)間 Mushy zone (℃)	材料收縮率 η（‰）
2.66	70-73	21-23	110-125	16-18	530-605	5.2

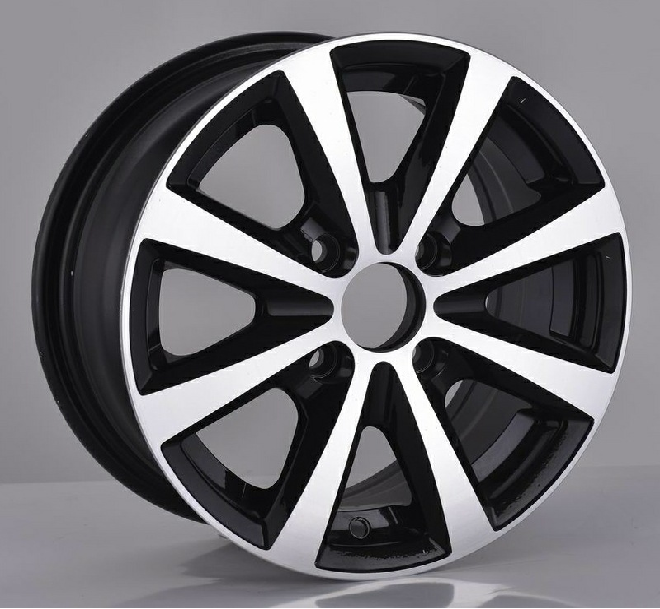

高強(qiáng)高韌可熱處理材料

產(chǎn)品應(yīng)用優(yōu)勢(shì)

高強(qiáng)高韌，滿足極高工況要求應(yīng)用場(chǎng)景

同工況下具備更高的安全系數(shù)

適用于低壓、重力、擠壓鑄造

合金牌號(hào) Alloy		抗拉強(qiáng)度 Rm（MPa)		屈服強(qiáng)度 RP0.2（MPa）	斷后伸長(zhǎng)率 A（%）	硬度 HB
必勝體育	HJ-08	330-370		240-270	6.0-10.0	100-120
對(duì)標(biāo)合金	A356.2	≥280		≥180	≥7.5	80-90
密度 ρ（g/cm3）	彈性模量 E（GPa）	線膨脹系數(shù) 25-200℃ α (μm/(m·℃))	熱導(dǎo)率 25-200℃ λ (W/m·K)	電導(dǎo)率 σ（MS/m）	固液相區(qū)間 Mushy zone (℃)	材料收縮率 η（‰）
2.67	68-72	21-23	125-140	15.5-19.5	525-604	4.0-4.5

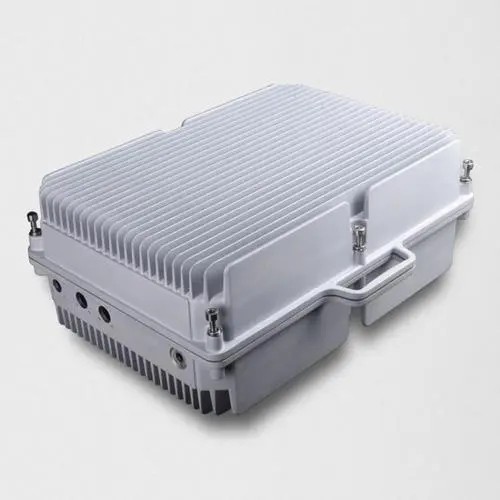

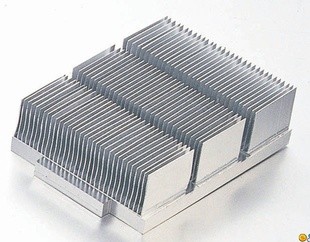

高導(dǎo)熱鋁合金

產(chǎn)品應(yīng)用優(yōu)勢(shì)

降低系統(tǒng)溫度，提高散熱效率

兼具良好的力學(xué)性能，滿足力學(xué)工況需求

優(yōu)良耐腐蝕性能

可壓鑄，利于產(chǎn)品近凈成型

合金牌號(hào) Alloy		抗拉強(qiáng)度 Rm（MPa)		屈服強(qiáng)度 RP0.2（MPa）	斷后伸長(zhǎng)率 A（%）	硬度 HB
必勝體育	HJ-03	270-290		130-150	5.0-7.0	65-75
密度 ρ（g/cm3）	彈性模量 E（GPa）	線膨脹系數(shù) 25-200℃ α (μm/(m·℃))	熱導(dǎo)率 25-200℃ λ (W/m·K)	電導(dǎo)率 σ（MS/m）	固液相區(qū)間 Mushy zone (℃)	材料收縮率 η（‰）
2.69	65-70	20-21.7	170-180	24-27	575-602	5.3

再生高強(qiáng)韌材料

產(chǎn)品應(yīng)用優(yōu)勢(shì)

低成本

低碳排放

高性能

合金牌號(hào) Alloy		抗拉強(qiáng)度 Rm（MPa)		屈服強(qiáng)度 RP0.2（MPa）	斷后伸長(zhǎng)率 A（%）	硬度 HB
必勝體育	HJ-06-T6	≥306		≥240	≥10	≥90
對(duì)標(biāo)合金	A356.2-T6	≥260		≥160	≥6	≥80
密度 ρ（g/cm3）	彈性模量 E（GPa）	線膨脹系數(shù) 25-200℃ α (μm/(m·℃))	熱導(dǎo)率 25-200℃ λ (W/m·K)	電導(dǎo)率 σ（MS/m）	固液相區(qū)間 Mushy zone (℃)	材料收縮率 η（‰）
2.62	70-73	21-22	≥122	≥16	\	5

低溫時(shí)效處理材料

產(chǎn)品應(yīng)用優(yōu)勢(shì)

適用于產(chǎn)品裝配工藝中存在高溫的應(yīng)用場(chǎng)景

裝配過(guò)程中，利用溫度場(chǎng)產(chǎn)品力學(xué)性能得到提升

高導(dǎo)熱，利于產(chǎn)品散熱

合金牌號(hào) Alloy		抗拉強(qiáng)度 Rm（MPa)		屈服強(qiáng)度 RP0.2（MPa）	斷后伸長(zhǎng)率 A（%）	硬度 HB
必勝體育	HJ-07-F	300-325		170-200	3.5-4.5	75-85
必勝體育	HJ-07-T5	335-360		245-275	2.0-3.5	85-95
密度 ρ（g/cm3）	彈性模量 E（GPa）	線膨脹系數(shù) 25-200℃ α (μm/(m·℃))	熱導(dǎo)率 25-200℃ λ (W/m·K)	電導(dǎo)率 σ（MS/m）	固液相區(qū)間 Mushy zone (℃)	材料收縮率 η（‰）
2.66	70-73	21-23	125-155	18.5-23.5	530-605	5.2

耐腐蝕鋁合金

產(chǎn)品應(yīng)用優(yōu)勢(shì)

不增加表面處理和特殊結(jié)構(gòu)設(shè)計(jì)，即可滿足嚴(yán)苛腐蝕條件下的耐腐蝕要求；

兼具力學(xué)性能要求

合金牌號(hào) Alloy		抗拉強(qiáng)度 Rm（MPa)		屈服強(qiáng)度 RP0.2（MPa）	斷后伸長(zhǎng)率 A（%）	硬度 HB
必勝體育	HJ-10	280-320		160-180	＞3%	70-80
對(duì)標(biāo)合金	ADC12	280-310		150-160	＞2%	70-80
密度 ρ（g/cm3）	彈性模量 E（GPa）	線膨脹系數(shù) 25-200℃ α (μm/(m·℃))	熱導(dǎo)率 25-200℃ λ (W/m·K)	電導(dǎo)率 σ（MS/m）	固液相區(qū)間 Mushy zone (℃)	材料收縮率 η（‰）
2.71	70-72	21.3	115-120	14-16	540-610	5

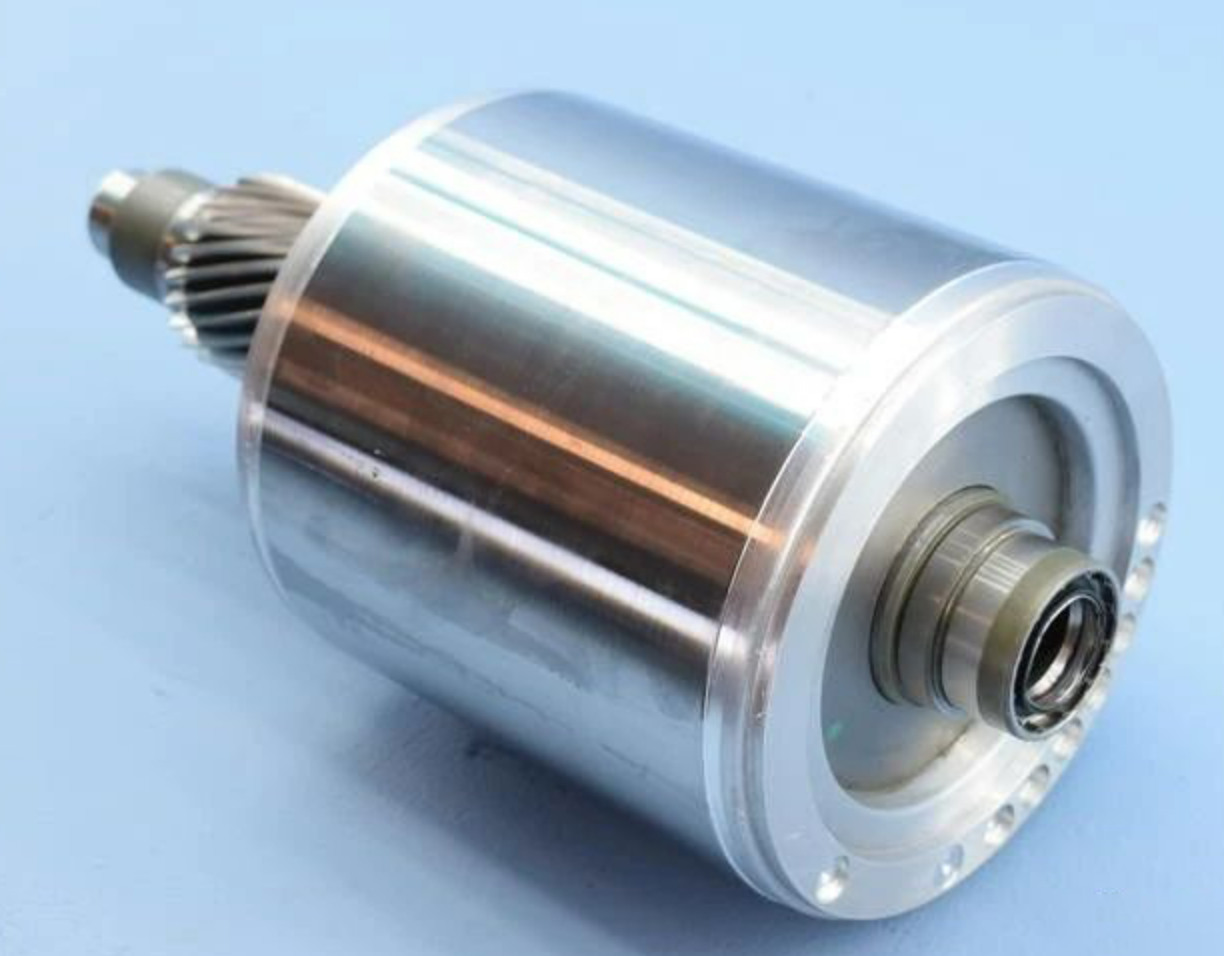

鑄鋁轉(zhuǎn)子材料

產(chǎn)品應(yīng)用優(yōu)勢(shì)

滿足高轉(zhuǎn)速異步電機(jī)機(jī)械性能要求

同時(shí)具備高電導(dǎo)率

適用于離心鑄造與高壓鑄造

合金牌號(hào) Alloy		抗拉強(qiáng)度 Rm（MPa)		屈服強(qiáng)度 RP0.2（MPa）	斷后伸長(zhǎng)率 A（%）	硬度 HB
必勝體育	HJ-13	110-130		70-80	10-15	40-50
密度 ρ（g/cm3）	彈性模量 E（GPa）	線膨脹系數(shù) 25-200℃ α (μm/(m·℃))	熱導(dǎo)率 25-200℃ λ (W/m·K)	電導(dǎo)率 σ（MS/m）	固液相區(qū)間 Mushy zone (℃)	材料收縮率 η（‰）
2.74	60-70	21-22	250-280	29-30	\	4.5-5.5
